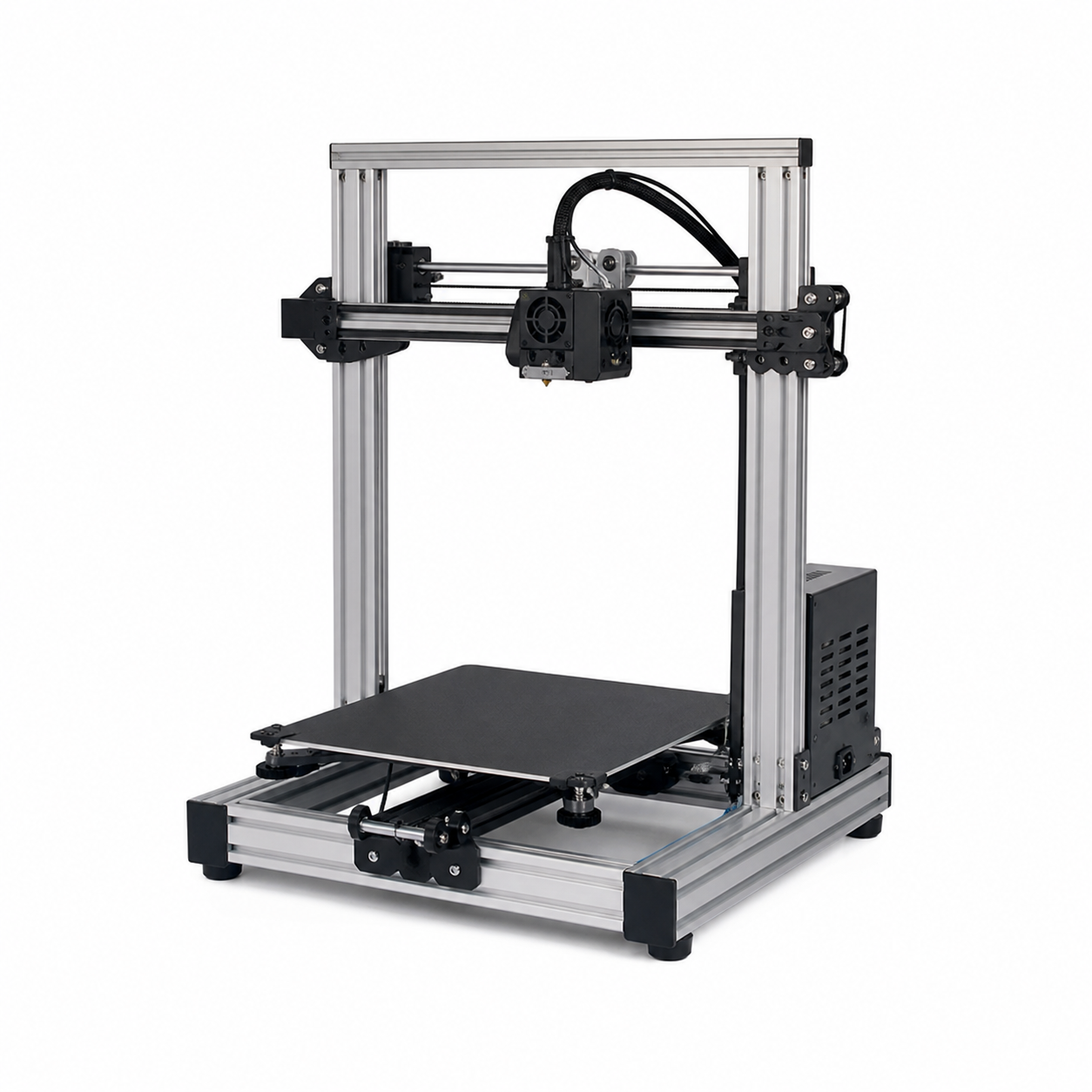

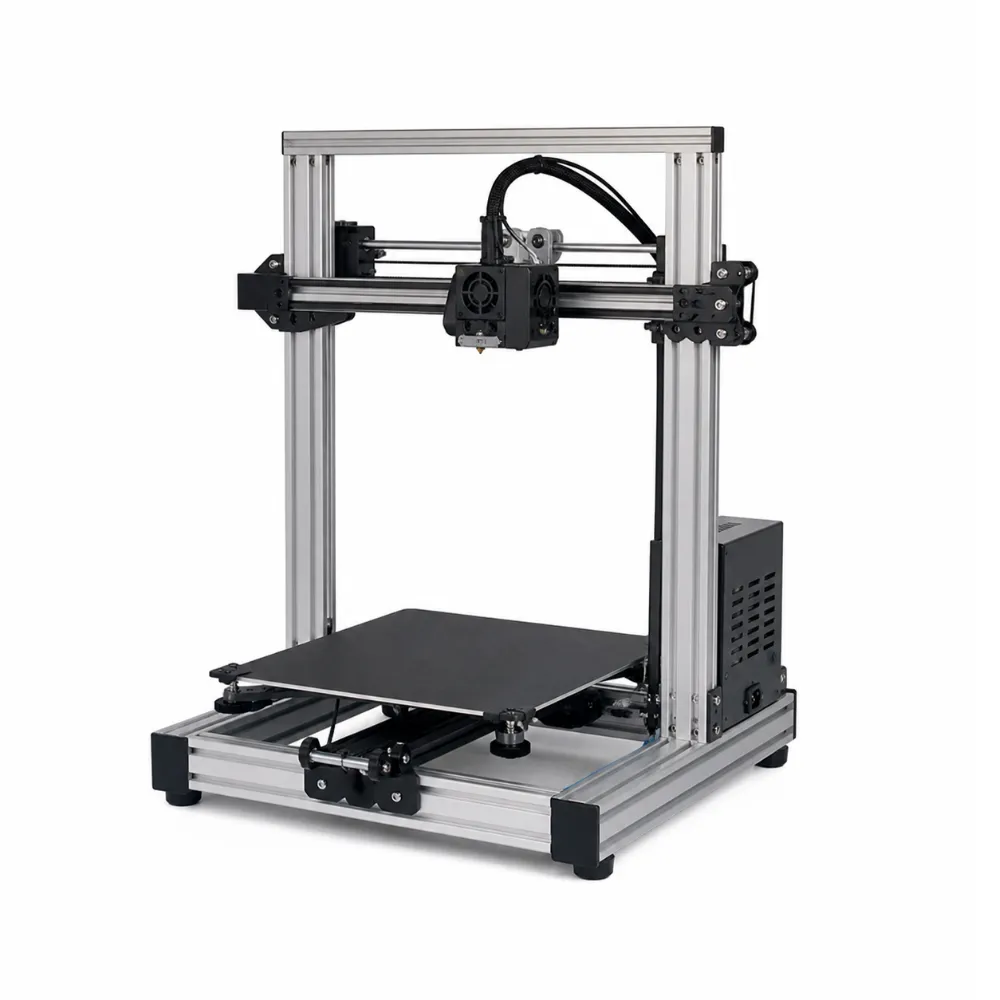

Profile aluminiowe do drukarki 3D: Jak zbudować ramę idealną?
W tym przewodniku dowiesz się, jak dobrać profile aluminiowe z oferty Artom Profile, aby Twoja drukarka 3D drukowała szybciej, ciszej i z najwyższą precyzją.
W świecie nowoczesnego druku 3D, gdzie prędkości rzędu 300–500 mm/s stają się standardem, stabilność ramy przestała być opcją, a stała się koniecznością. Konstrukcja maszyny to jej fundament – dosłownie i w przenośni. Nawet najdroższy ekstruder czy precyzyjna elektronika nie zrekompensują wiotkiego szkieletu, który wpada w rezonans przy gwałtownych ruchach głowicy.
Dlaczego aluminium to jedyny słuszny wybór dla drukarek 3D?
Dawniej ramy drukarek budowano ze sklejki, akrylu lub stalowych prętów. Dziś te rozwiązania przegrywają z systemowymi profilami aluminiowymi. Powód jest prosty: stosunek sztywności do masy oraz niespotykana modułowość.
- Stabilność termiczna: Aluminium cechuje się niskim skurczem cieplnym, co jest kluczowe w drukarkach z zamkniętą, grzaną komorą (np. do druku z ABS czy Nylonu). Rama zachowuje swoją geometrię nawet przy $70^\circ\text{C}$ wewnątrz obudowy.
- Redukcja efektu „Ringing”: Sztywny profil o wysokiej twardości podnosi częstotliwość rezonansową maszyny. Dzięki temu algorytmy kompensacji drgań (Input Shaping) w systemie Klipper działają znacznie wydajniej, eliminując „powidoki” na wydrukach.
- Modułowość: Dzięki systemowym rowkom (6 mm, 8 mm, 10 mm), montaż akcesoriów, silników NEMA 17 czy prowadnic liniowych MGN nie wymaga wiercenia. Wystarczą nakrętki młoteczkowe i śruby.
Seria 20, 30 czy 40? Dobierz profil do swojego projektu
Kluczem do sukcesu jest rozróżnienie między statyką a dynamiką maszyny. Rama powinna być ciężka u podstawy, ale elementy ruchome (suwnica osi X) muszą być jak najlżejsze.
Seria 20 (Rowek 6 mm) – Lekkość i Szybkość
To najpopularniejszy wybór do projektów takich jak Voron 2.4, Trident czy modyfikacji popularnych drukarek typu Ender.
- Profil 20×20: Idealny na pionowe kolumny i poprzeczki w maszynach o polu roboczym do $350 \times 350$ mm.
- Profil 20×40: Świetny na wzmocnienia osi Y, gdzie wymagana jest większa sztywność przy zachowaniu smukłej linii.
Seria 30 (Rowek 8 mm) – Standard dla profesjonalistów
Kiedy budujesz maszynę o polu roboczym powyżej $400$ mm lub drukarkę wielkoformatową, seria 30 jest niezbędna.
- Profil 30×30 i 30×30 Czarny: Oferują niemal 4-krotnie większą sztywność niż seria 20. Czarna anoda dodatkowo nadaje maszynie profesjonalny, „high-endowy” wygląd i jest odporna na zarysowania.
- Profil 30×60 i 30×120: Dedykowane do budowy podstawy maszyn przemysłowych, gdzie masa ramy ma za zadanie tłumić wszelkie wibracje przenoszone na podłoże.
Seria 40 i 45 (Rowek 10 mm) – Konstrukcje „Heavy Duty”
Dla twórców hybrydowych maszyn (druk 3D + lekki frez CNC) oraz ogromnych drukarek przemysłowych o polu roboczym przekraczającym 1 metr. Profile takie jak 40×40, 45×45 czy potężne 90×180 gwarantują, że rama nie ugnie się nawet pod ciężarem ciężkich ekstruderów typu Direct Drive o dużym przepływie.
Kluczowe aspekty montażu: T-Slot i technika Blind Joint
Większość profesjonalnych projektów Open Source opiera się na profilach T-Slot. W przeciwieństwie do profili V-Slot (używanych z rolkami), T-Slot w Artom Profile posiada prostokątny rowek, który jest optymalny pod prowadnice liniowe (szyny MGN).
Systemy połączeń i akcesoria: Stabilność w każdym detalu
Sama sztywność profilu to połowa sukcesu. Równie ważne jest to, jak go połączysz. W naszym sklepie znajdziesz pełną gamę elementów montażowych, które dopasujesz do swojej wizji konstrukcyjnej.
1. Połączenia ukryte (Blind Joint) – Estetyka i Sztywność
To standard w drukarkach klasy Premium. Polega na skręceniu profili śrubą przez otwór centralny. Do tej metody polecamy nasze śruby centralne samogwintujące (S8x25 lub S12x30) oraz śruby imbusowe z łbem kulistym (M6, M8). Zapewnia to:
- Maksymalną sztywność (metal do metalu).
- Wolne narożniki – idealne pod montaż obudowy.
2. Kątowniki i Łączniki – Szybki montaż
Jeśli nie chcesz gwintować profili, postaw na zewnętrzne wzmocnienia. Oferujemy:
- Kątowniki standardowe: Od lekkich 20×20 po potężne 90×90. Dostępne są również zestawy z zaślepkami, które maskują śruby.
- Kątowniki 45 stopni: Idealne do wzmacniania rogów ramy w dużych konstrukcjach.
- Łączniki wpustowe i automatyczne: Pozwalają na niewidoczne, ale bardzo stabilne łączenie profili wzdłużnie lub pod kątem 90 stopni.
3. Nakrętki i śruby młoteczkowe – Serce modułowości
To one pozwalają na montaż silników, czujników czy prowadnic w dowolnym miejscu rowka:
- Nakrętki młoteczkowe (6, 8, 10 mm): Dostępne w rozmiarach M3, M4, M5 i M6. Umożliwiają montaż akcesoriów bez rozkręcania ramy.
- Nakrętki wpustowe z kulką lub sprężyną: Nie przesuwają się samoistnie w pionowych profilach, co ułatwia składanie drukarki.
4. Wykończenie i mobilność
Drukarka 3D musi być nie tylko precyzyjna, ale i funkcjonalna:
- Zaślepki (czarne i szare): Chronią przed kurzem i wykańczają ostre krawędzie profili.
- Maskownice PP: Kolorowe listwy (czerwone, niebieskie, żółte), które wypełniają wolne rowki, nadając maszynie unikalny charakter.
- Stopki i kółka: Stabilne stopki M8/M12 do poziomowania drukarki lub kółka z hamulcem, jeśli budujesz dużą maszynę warsztatową na podstawie z profili.
Dlaczego warto zamówić profile w Artom-Profile.pl?
W druku 3D liczą się milimetry. Błąd cięcia rzędu $1^\circ$ sprawi, że Twoja oś Z nigdy nie będzie trzymać pionu, co doprowadzi do zacinania się napędów i pasmowania na wydrukach (Z-banding).
W Artom-Profile oferujemy:
- Precyzyjne cięcie: Nasze profile docinamy z dokładnością gwarantującą idealne kąty proste.
- Szeroki wybór wariantów: Od lekkich profili 2020, przez estetyczne wersje czarne, aż po profile z jedną lub kilkoma zamkniętymi ściankami (seria N), które ułatwiają utrzymanie czystości.
- Dostępność akcesoriów: Posiadamy nakrętki, wpusty i śruby idealnie dopasowane do szerokości rowka (6, 8, 10 mm).
Podsumowanie: Twoja drukarka 3D jest tak dobra, jak jej rama
Budowa własnej drukarki 3D to proces, w którym nie warto iść na kompromisy w kwestii bazy. Wybierając profile aluminiowe konstrukcyjne od sprawdzonego dostawcy, inwestujesz w święty spokój podczas późniejszej kalibracji i możliwość bezproblemowej rozbudowy maszyny w przyszłości.
Zajrzyj do naszego sklepu i wybierz komponenty, które pozwolą Ci drukować bez ograniczeń!
Tabela porównawcza: Którą serię wybrać do Twojego projektu?
Wybór profilu to kompromis między masą a sztywnością. Poniższa tabela pomoże Ci podjąć decyzję w zależności od skali Twojej drukarki 3D:
| Parametr | Seria 20 (np. 20×20) | Seria 30 (np. 30×30) | Seria 40/45 (np. 40×40) |
| Szerokość rowka | 6 mm | 8 mm | 10 mm |
| Zalecane pole robocze | 350 x 350 mm | 400 x 400 mm | Maszyny wielkoformatowe |
| Typowe zastosowanie | CoreXY (Voron), osie X/Y | Ramy główne, RatRig | Podstawy maszyn, CNC |
| Kompatybilne śruby | M3, M4, M5 | M4, M5, M6 | M5, M6, M8 |
| Główna zaleta | Bardzo niska masa ruchoma | Wysoka sztywność osiowa | Ekstremalna stabilność |
| Najczęstszy łącznik | Kątownik 20×20 / Blind Joint | Kątownik 30×30 / Łącznik 8 | Kątownik 40×40 / Śruba S12 |
FAQ – Najczęściej zadawane pytania
Znajdź odpowiedzi na techniczne pytania dotyczące doboru konstrukcyjnych profili aluminiowych, które zapewnią Twojej drukarce 3D niezbędną sztywność i precyzję wydruku. Dowiedz się, jak wykorzystać zalety systemów T-Slot i odpowiednich stopów aluminium, aby wyeliminować drgania ramy oraz uzyskać idealną geometrię osi przy dużych prędkościach pracy.
Jak wybrać odpowiedni profil aluminiowy do budowy drukarki 3D?
Wybór zależy od planowanego pola roboczego oraz typu kinematyki maszyny. Dla standardowych drukarek desktopowych (pole do $350 \times 350$ mm) optymalnym wyborem jest profil 20×20 lub 20×40, który łączy niską masę z wystarczającą sztywnością dla dużych przyspieszeń. W konstrukcjach wielkoformatowych oraz przemysłowych zaleca się stosowanie serii 30 (30×30, 30×60) lub nawet 40×40, aby uniknąć mikro-drgań i ugięć ramy pod wpływem naciągu pasków.
Czy warto dopłacić do profili aluminiowych czarnych anodyzowanych?
Wybór między profilem srebrnym a czarnym (np. profil 30×30 czarny) to głównie kwestia estetyki, jednak anodyzowanie pełni ważną funkcję ochronną i izolacyjną. Czarna powłoka w profesjonalnych maszynach CoreXY ułatwia również utrzymanie czystości i minimalnie lepiej oddaje ciepło w zamkniętych komorach roboczych. Należy pamiętać, że anoda jest izolatorem, co wymaga zastosowania podkładek zębatych przy uziemianiu ramy.
Jakie są różnice między profilem T-Slot a V-Slot w druku 3D?
Profile typu V-Slot posiadają ścięte krawędzie rowka, które służą jako bieżnia dla rolek poliuretanowych w budżetowych modelach. Nasze profile to standard T-Slot (rowek teowy), który jest dedykowany do profesjonalnych projektów wykorzystujących prowadnice liniowe (np. MGN12). T-Slot zapewnia sztywniejsze i bardziej stabilne połączenie szyny z ramą, co jest kluczowe dla precyzji przy prędkościach powyżej 150 mm/s.
Jak działa połączenie typu Blind Joint w ramie drukarki?
Połączenie typu Blind Joint polega na bezpośrednim skręceniu profili śrubą imbusową poprzez nagwintowany otwór centralny oraz otwór technologiczny w profilu poprzecznym. Jest to standard w drukarkach klasy Premium (np. Voron), ponieważ zapewnia najwyższą sztywność konstrukcji i pozostawia wolne narożniki. W ofercie posiadamy profile o przekrojach umożliwiających pewne gwintowanie pod śruby M5, M6 i M8.
Co wybrać: profil 2020 czy 3030 do projektu Voron?
W najpopularniejszych projektach, takich jak Voron 2.4 czy Trident, standardem jest profil 20×20 ze względu na idealny stosunek wytrzymałości do masy ruchomej. Jeśli jednak planujesz budowę maszyny o polu roboczym powyżej $400 \times 400$ mm lub drukarkę typu RatRig, warto rozważyć profil 30×30, który oferuje niemal czterokrotnie większy moment bezwładności przy zachowaniu modułowości.
Ile kosztuje metr profilu aluminiowego do budowy ramy?
Cena profilu zależy od jego przekroju oraz serii: podstawowy profil 20×20 zaczyna się od około 21–25 zł za metr bieżący. Większe przekroje, jak profil 40×40 czy 45×45, to koszt rzędu 53–55 zł za metr, natomiast specjalistyczne profile szerokie (np. 90×180) dedykowane do najcięższych maszyn są droższe. Inwestycja w precyzyjnie docięte profile systemowe znacząco skraca czas kalibracji geometrii maszyny.
Jakie znaczenie dla drukarki 3D ma stop aluminium i twardość T66?
Profile wykonane ze stopu o podwyższonej twardości (np. norma T66) charakteryzują się większą odpornością na odkształcenia i wyrabianie się gniazd śrub. W druku 3D sztywniejszy materiał podnosi częstotliwość rezonansową ramy, co pozwala systemom takim jak Klipper (Input Shaping) skuteczniej eliminować efekt „ringingu” (falowania) na powierzchni wydruków.
Czy profile konstrukcyjne można łatwo rozbudować o obudowę?
Tak, modułowość systemów aluminiowych to ich największa zaleta. Dzięki rowkom (6mm, 8mm lub 10mm) montaż paneli z pleksi, poliwęglanu czy elektroniki odbywa się bez wiercenia, przy użyciu nakrętek młoteczkowych. Pozwala to na łatwe przekształcenie drukarki otwartej w maszynę z zamkniętą, grzaną komorą do druku z materiałów technicznych typu ABS czy Nylon.
